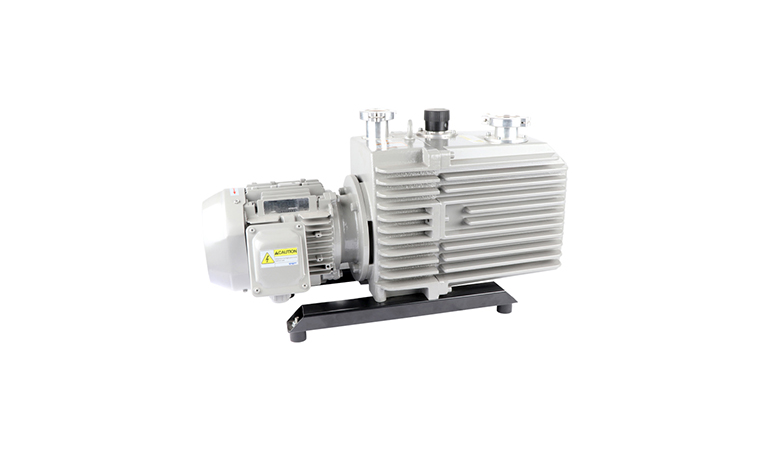

旋片式真空泵和容积式真空泵的汽蚀特性比较

旋片式真空泵和容积式真空泵的汽蚀特性比较

1、基准面的选取

对转子真空泵，基准面是真空泵轴中心线，而对于往复真空泵，基准面是柱塞中心线。

汽蚀参数

2、计算

对容积式真空泵，其装置汽蚀余量NPSHa与旋片式真空泵的NPSHa计算方法一样。对于容积式往复真空泵，其装置汽蚀余量NPSHa还应计入加速度头损失Hacd。

加速度头损失产生的原因是吸入管道流量不均匀性。如果吸入官道上装有吸入缓冲罐，可不计加速度头损失。Hacc可按式计算

Hacc=Lp1LN2D2ρ/109K1D2P1

式中LP1-----吸入管道实际长度，m;

L-----行程，mm;

N----泵往复次数，r/min；

D----活塞或柱塞直径，mm；

ρ----液体密度，Kg/m3

K1----系数，单、双缸泵K1=1.5;三缸泵，K1=4;

DP1----吸入管道直径，mm

3、汽蚀的危害性

容积式真空泵发生汽蚀时也一样会产生噪声和振动，但一般不会发生过流部件的腐蚀破坏。


旋片式真空泵和容积式真空泵的汽蚀特性比较

项目	旋片式真空泵	容积式真空泵
		转子真空泵	往复真空泵
汽蚀原因	当泵内压力低于液体汽化压力时，即NPSHa≦NPSHr时，产生汽蚀
汽蚀现象的危害性	1、噪声和振动；2、性能下降；3、过流部件腐蚀破坏	1、噪声和振动；2、性能下降；3、一般不发生腐蚀破坏
必需汽蚀余量NPSHr/m	在室温和清水条件下试验测得，可查阅产品样本
装置汽蚀余量NPSHz/M	定义	NPSHa=Pa/ρg+U2s/2g-pv/ρg
	吸入装置	NPSHa=p1/ρg-Hv1-h-Pv/ρg	NPSHa=p1/ρg-Hv1-h-Hacc-Pv/ρg
	倒灌装置	NPSHa=p1/ρg-Hv1-h-Pv/ρg	NPSHa=p1/ρg-Hv1-h-Hacc-Pv/ρg
安全裕量/m	0.6-1.0
