旋片式真空泵结构原理

旋片式真空泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除一定量的可凝性气体。但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。

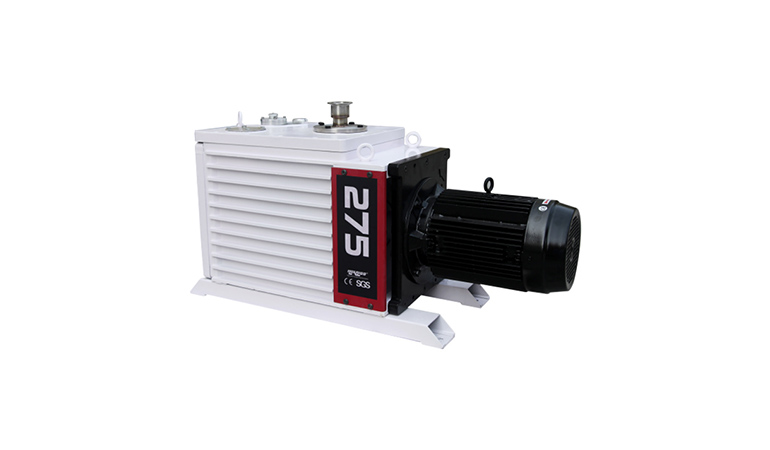

旋片式真空泵是真空技术中最基本的真空获得设备之一。旋片泵多为中小型泵。好凯德旋片式真空泵有单级和双级两种。所谓双级，就是在结构上将两个单级泵串联起来。一般多做成双级的，以获得较高的真空度。

旋片泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa和1.33×10-1（Pa）下，其抽速值分别不得低于泵的名义抽速的95%、50%和20%。

旋片真空泵主要由泵体、转子、旋片、端盖、弹簧等组成。在旋片泵的腔内偏心地安装一个转子，转子外圆与泵腔内表面相切（二者有很小的间隙），转子槽内装有带弹簧的二个旋片。旋转时，靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动。

旋片式真空泵的旋片把转子、泵腔和两个端盖所围成的月牙形空间分隔成A、B、C三部分，当转子按箭头方向旋转时，与吸气口相通的空间A的容积是逐渐增大的，正处于吸气过程。而与排气口相通的空间C的容积是逐渐缩小的，正处于排气过程。居中的空间B的容积也是逐渐减小的，正处于压缩过程。由于空间A的容积是逐渐增大（即膨胀），气体压强降低，泵的入口处外部气体压强大于空间A内的压强，因此将气体吸入。当空间A与吸气口隔绝时，即转至空间B的位置，气体开始被压缩，容积逐渐缩小，最后与排气口相通。当被压缩气体超过排气压强时，排气阀被压缩气体推开，气体穿过油箱内的油层排至大气中。由泵的连续运转，达到连续抽气的目的。如果排出的气体通过气道而转入另一级（低真空级），由低真空级抽走，再经低真空级压缩后排至大气中，即组成了双级泵。这时总的压缩比由两级来负担，因而提高了极限真空度。
